Используем LLM для создания архитектурных схем быстро и качественно

Я как технический руководитель создаю схемы каждый день, например:

Создание качественно схемы занимает огромный объём времени. Попытка сэкономить время и срезать углы при описании схем приводит к падению качества и фактически полной бесполезности самих схем. В попытках ускорить свою работу без потери качества я применил современные ИИ решения и кажется, что очень преуспел. Большие языковые модели (LLM) уже сегодня решают множество задач — от генерации кода до создания изображений по текстовому описанию. Поэтому вполне логичным шагом было применить их, в том числе и к “рисованию” схем. Однако есть определенные тонкости.

Давайте попробуем разобраться.

Почему LLM пока плохо подходят для создания готовых схем

На первый взгляд, идея кажется заманчивой: вы пишете запрос вроде «Нарисуй мне схему системы с балансировщиком, двумя веб-серверами и базой данных» — и получаете красивую картинку. Но на практике есть две серьезные проблемы:

  1. Качество итогового изображения. Нейросети, даже самые продвинутые, на текущий момент не способны стабильно выдавать аккуратные и логически выверенные архитектурные схемы. Часто элементы на таких схемах расположены хаотично, нет четкой структуры связей, отсутствуют подписи или нарушены базовые стандарты визуализации.
  2. Отсутствие редактируемости. Даже если сгенерированная картинка выглядит приемлемо, внести в нее правки почти невозможно. Нельзя просто «поменять один сервер на два» или «добавить стрелку». Приходится генерировать новую картинку с нуля, что приводит к непредсказуемому результату.

А ведь архитектурные и организационные схемы — это живые документы. Их нужно регулярно обновлять и поддерживать в актуальном состоянии.

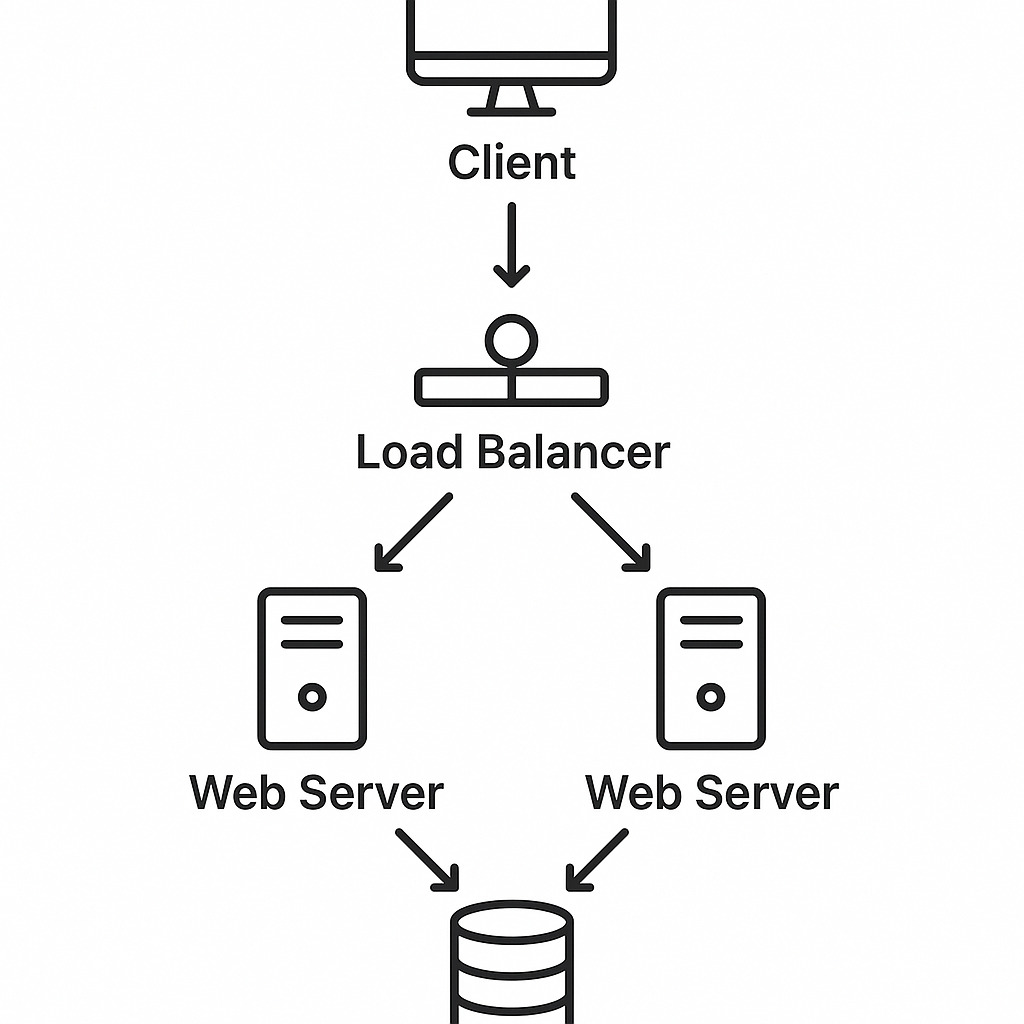

Пример схемы нарисованной напрямую LLM
Пример схемы нарисованной напрямую LLM

Обратите внимание, что на изображении у нас обрезаны верх и низ. Это просто неприемлемо.

Как правильно использовать LLM для создания схем

Решение простое и элегантное: использовать языковую модель не для создания самой картинки, а для генерации описания схемы в текстовом формате. Существуют специальные инструменты, например, PlantUML, Graphviz, которые позволяют по текстовому описанию строить формальные схемы. Идея заключается в том, чтобы попросить LLM написать текст на языке описания схемы (DSL — Domain Specific Language), а затем уже этот текст превратить в визуальную диаграмму с помощью специализированного рендерера.

Плюсы подхода:

Как это выглядит на практике

Вот пример короткого промпта для языковой модели:

Сгенерируй PlantUML-схему архитектуры: балансировщик нагрузки направляет трафик на два веб-сервера, которые подключаются к базе данных.

И пример кода на PlantUML (сам код вы можете дополнить или изменить):

@startuml ArchitectureDiagram
left to right direction

skinparam monochrome true
skinparam defaultFontName Arial
skinparam usecase {
  BackgroundColor White
  BorderColor Black
}

rectangle "Балансировщик нагрузки" as load_balancer {
  component "Nginx/HAProxy" as lb
}

rectangle "Веб-серверы" as web_servers {
  component "Веб-сервер 1" as ws1
  component "Веб-сервер 2" as ws2
}

rectangle "База данных" as database {
  component "PostgreSQL/MySQL" as db
}

lb --> ws1 : HTTP-запросы
lb --> ws2 : HTTP-запросы

ws1 --> db : SQL-запросы
ws2 --> db : SQL-запросы

note right of load_balancer
  Распределяет входящий трафик
  между веб-серверами
end note

note right of web_servers
  Два идентичных сервера
  для отказоустойчивости
end note

note right of database
  Единый источник данных
  для обоих серверов
end note

@enduml

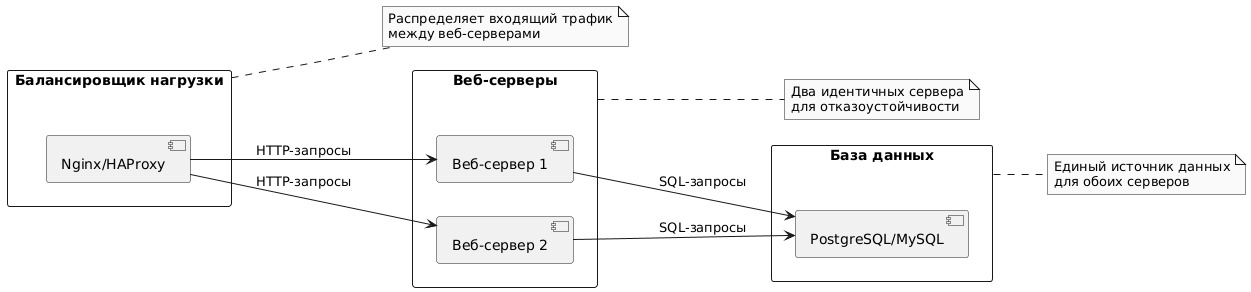

Пример схемы созданной из PlantUML описанного с помощью LLM
Пример схемы созданной из PlantUML описанного с помощью LLM

Такой подход сочетает всё хорошее без всего плохого:
